摘 要:采用化學成分分析、力學性能測試、金相檢驗和硬度測試等方法,分析了 T22/TP347H 異種鋼焊接接頭早期失效的原因。結果表明:在 T22鋼側熔合區發現了氧化缺口;T22鋼與焊縫 的邊界附近存在元素濃度梯度,產生了馬氏體脆化層。建議選用合金元素含量更高的焊材或者鎳 基焊材,避免早期失效的發生。
關鍵詞:異種鋼焊接接頭;早期失效;氧化缺口;馬氏體脆化層
中圖分類號:TB31 文獻標志碼:B 文章編號:1001-4012(2023)01-0061-04
近年來,隨著火力發電機組的發電功率以及運 行溫度的提高,亞臨界和超(超)臨界電站鍋爐過熱 器、再熱器等對耐熱鋼材料等級的要求也越來越高。 目前許多大型電廠的過熱器、再熱器等越來越多地 采用TP347奧氏體不銹鋼替代低合金鋼,以進一步 提高機組的運行溫度及管子工作溫度[1]。TP347H 鋼的組織結構、高溫性能、化學成分與低合金鋼有差 異,TP347H 鋼與低合金鋼的焊接接頭性能比較復 雜,易發生早期失效[2]。
某電廠鍋爐發電功率為660MW,過熱器的進口 流量為2100.1t/h,出口壓力為18.2MPa,出口溫度 為540℃;再熱器的出口壓力為4.16MPa,出口溫度 為542.7℃,鍋爐累計運行約60000h。異種鋼焊接 接頭 兩 側 的 材 料 分 別 為 TP347H 鋼 和 T22 鋼, TP347H鋼側母材規格為50.8mm×5.49mm(外徑 ×壁厚),T22鋼側母材規格為50.8mm×7.62mm (外徑×壁厚),焊條材料為E309L鋼。異種鋼焊接接 頭兩側材料的化學成分、力學性能、熱膨脹系數、導熱 系數等方面存在差異,在鍋爐運行過程中易發生早期 失效。筆者對異種鋼焊接接頭的末級過熱器進行一 系列理化檢驗,分析該焊接接頭早期失效的原因,并 提出了改進建議,以避免焊接接頭發生早期失效。
1 理化檢驗
1.1 化學成分分析

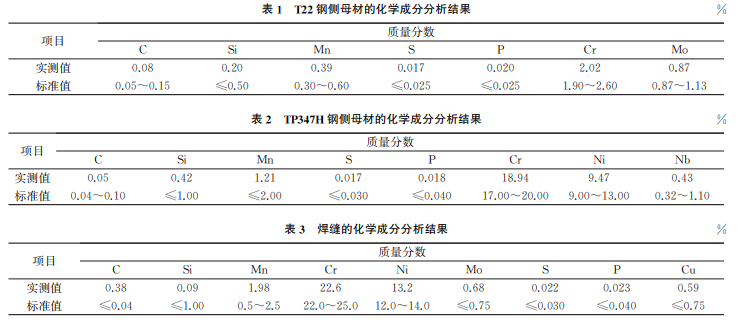

在焊接接頭兩側母材及焊縫處取粉末樣,按照GB/T20123—2006《鋼鐵 總碳硫含量的測定高頻 感應 爐 燃 燒 后 紅 外 吸 收 法 (常 規 方 法)》、GB/T 223.62—1988《鋼鐵及合金化學分析方法 乙酸丁酯 萃取光度法測定磷量》、GB/T20125—2006 《低合 金鋼 多元素含量的測定 電感耦合等離子體原子發 射光譜法》等對 T22鋼、TP347H 鋼和 E309L鋼進 行化學成分分析,結果如表1~3所示。由表1~3 可知:焊接接頭兩側母材的化學成分符合 ASME SA-213—2019《鍋爐、過熱器和換熱器用無縫鐵素 體和奧氏體合金鋼管子》對T22鋼和 TP347H 鋼的 要求;焊縫的化學成分符合GB/T983—2012《不銹 鋼焊條》對E309L鋼的要求。
1.2 力學性能測試

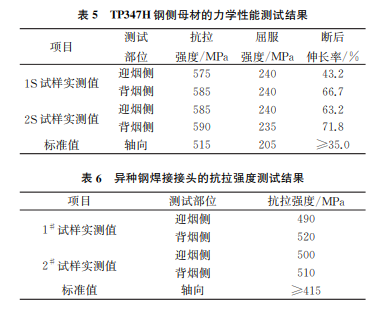

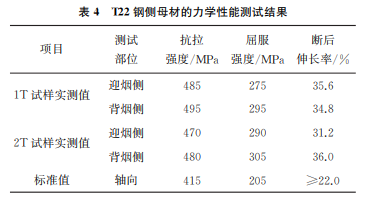

從焊接接頭兩側母材及異種鋼焊接接頭的迎煙 側、背煙側取板狀試樣,按照 GB/T228.1—2010 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》進 行拉伸試驗。T22鋼側母材的拉伸試樣編號為1T、 2T,TP347H 鋼側母材的拉伸試樣編號為1S、2S,焊 接接頭 的 拉 伸 試 樣 編 號 為 1# ,2# ,測 試 結 果 如 表4~6所示,其中焊接接頭的拉伸試樣均斷在 T22 鋼側。由表4~6可知:T22鋼、TP347H 鋼和焊接 接頭背煙側的抗拉強度、斷后伸長率均略高于迎煙 側;1T、2T、1S、2S試樣的力學性能均符合 ASME SA-213—2019的要求;1# ,2# 試樣的抗拉強度高于 1T、2T試樣,低于1S、2S試樣,且符合DL/T869— 2012《火力發電廠焊接技術規程》的要求,表明 T22 鋼側母材為焊接接頭的薄弱環節[3-4]。
1.3 金相檢驗
在焊接接頭部位沿管軸向取包含焊縫、熔合區、 熱影響區和兩側母材的試樣,按照 GB/T13298— 2015《金屬顯微組織檢驗方法》的要求制樣,在 ZEISS型光學顯微鏡下進行觀察。母材及焊縫的顯 微組織形貌如圖1所示,由圖1可知:T22鋼側母材 的組織為鐵素體+貝氏體,晶粒度等級為6級,球化 等級為2~3級;TP347H 鋼側母材的組織為孿晶奧 氏體+少量碳化物,孿晶特征明顯,晶粒度等級為 5~7級 ;焊縫的組織為奧氏體+δ鐵素體。母材及焊縫的組織均未見異常。
焊接接頭兩側熱影響區的顯微組織形貌如圖2 所示,可見從焊縫到母材方向,T22鋼側熱影響區依 次為粗晶區、細晶區和部分相變區,其中粗晶區和細 晶區組織均為回火馬氏體+回火索氏體+回火貝氏 體,部分相變區組織為鐵素體+回火貝氏體;TP347H 鋼側熱影響區的粗晶區、細晶區與母材組織無明顯差 異,均為奧氏體+碳化物,晶界、孿晶界清晰。
焊接接頭兩側熔合區的顯微組織形貌如圖3所 示。由圖3可知:T347H鋼側熔合區有顯著的增碳層, 增碳層中碳元素以鉻的碳化物形態析出,并導致硬化, 熔合區附近的焊縫組織有柱狀晶特征;T22鋼側熔合 區有脫碳現象,導致軟化,而T22鋼側熔合區附近的焊 縫組織有增碳現象,產生硬化區,并可見沿晶裂紋。
1.4 硬度測試

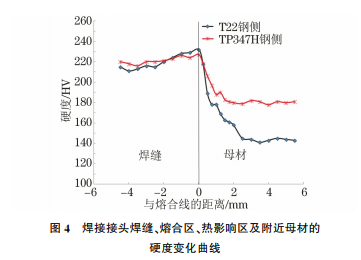

取焊接接頭的縱向試樣,經鑲嵌、磨制、拋光、腐 蝕后進行硬度測試,測試位置為焊接接頭中間(約 1/2壁厚)處。焊接接頭焊縫、熔合區、熱影響區及 附近母材的硬度變化曲線如圖4所示。由圖4可 知:從焊縫到熔合區,T22鋼、TP347H 鋼側的硬度 逐漸升高;從熱影響區至母材,T22鋼、TP347H 鋼 側的硬度逐漸下降,T22鋼、TP347H 鋼側熔合區的 硬度基本一致。
2 綜合分析
2.1 異種鋼焊接接頭的凝固過渡層
焊接時,熔化的液態金屬冷卻,使熔合線附近半 熔化段的母材溫度降低,成為焊縫金屬凝固時的結晶表面。在該結晶表面,TP347鋼側的熔合區有顯 著的增碳層,T22鋼側熔合區有脫碳現象,T22鋼與 焊縫的邊界附近(100μm 寬度范圍內)元素的濃度 梯度很明顯,特別是 Cr、Ni元素含量的變化,因該 寬度范圍內的組織為馬氏體,故該寬度范圍稱為馬 氏體脆化層。馬氏體脆化層硬度很高(430HV),而 TP347鋼側母材的硬度為170HV,T22鋼側母材 的硬度為140HV,焊縫的硬度為210HV,所以易 產生裂紋,裂紋在馬氏體脆化層萌生,在焊縫沿著奧 氏體晶界擴展。在Cr元素含量一定的條件下,提高 焊縫的 Ni元素含量,可以減小馬氏體脆化層的 寬度。
2.2 異種鋼焊接接頭氧化缺口
氧化缺口的形成是由于碳化物的析出使得熔合 線附近Cr元素含量減少,降低了接頭的抗氧化性, 高溫運行過程中,該處發生優先氧化;同時,晶界碳 化物的析出破壞了顯微組織的連續性,環境中的氧 元素向焊接接頭內部擴散加快;氧化后形成的氧化 物體積增大,在界面和晶界形成“楔子效應”,使界面應力增大,蠕變速率加快。氧化缺口使接頭實際承 載截面積減小,并在缺口根部形成應力集中。熔合 線兩側強度不同,使得接頭不能在應力作用下產生 均勻的應變,變形首先集中在低強度 T22鋼側近熔 合線區域,進一步加大了因幾何形狀不連續而產生 的應力集中,最終導致裂紋沿熔合線擴展。
3 結論及建議
異種鋼焊接接頭中 T22低合金鋼、TP347H 不 銹鋼的化學成分、力學性能符合相應的標準要求,顯 微組織未見異常。焊縫的化學成分和力學性能符合 標準要求。T22鋼側熔合區是異種鋼焊接接頭的薄 弱環節,焊縫熔合區存在氧化缺口;在 T22鋼與焊 縫的邊界附近存在元素濃度梯度,產生了馬氏體脆 化層,易出現裂紋。
焊接接頭兩側母材選用強度相匹配的焊材,提 高焊縫的Ni元素含量,選用合金元素含量更高的焊 材或者Ni基焊材,可以避免異種鋼焊接接頭發生早 期失效。
參考文獻:
[1] 張哲峰,王文先,洪衛.TP347H鋼焊接接頭微觀組織 及斷口形貌分析[J].焊接,2006(11):40-43.
[2] 任愛,趙燦,范長信,等.電站高溫鍋爐管奧氏體異種 鋼焊接接頭失效方式研究[J].熱力發電,2003,32 (8):27-31.
[3] 吳奭登,高巖,盤榮旋.再熱器管異種鋼焊縫斷裂原因 分析[J].熱力發電,2011,40(2):91-93.
[4] 胡加瑞, 劉 旺, 謝 億, 等. 末 級 過 熱 器 12Cr2MoWVTiB/TP347H異種鋼焊口失效分析[J]. 礦冶工程,2015,35(1):123-125.
