分享:試樣尺寸測量方法對鋼管力學性能的影響

摘 要:對于鋼管產品的拉伸試驗,國標、美標以及ISO標準對試樣尺寸的測量方法要求有所不 同,鋼管產品具有軋制特性,存在壁厚不均勻現象,壁厚的測量精度對于試驗誤差的控制有較大影 響。對比了不同標準規定的試樣尺寸測量方法,并選用兩種標準方法對鋼管弧形試樣進行拉伸試 驗,對拉伸試驗結果進行對比,研究了試樣尺寸測量方法對鋼管力學性能的影響。

關鍵詞:鋼管;標準;試樣尺寸;測量方法;力學性能

中圖分類號:TB31;TG115.3 文獻標志碼:A 文章編號:1001-4012(2023)03-0005-03

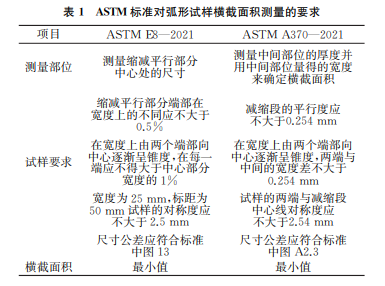

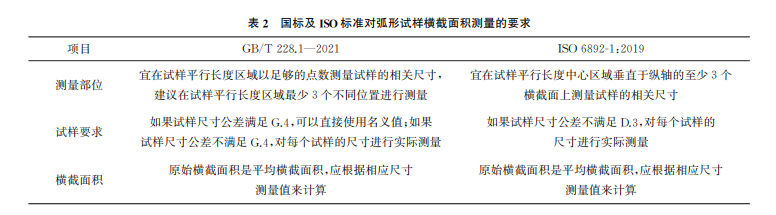

拉伸試驗是材料力學性能測試中重要的試驗方 法之一。室溫拉伸試驗一般是指試樣在室溫環境, 承受軸向拉伸載荷的條件下,測定材料特性的試驗 方法。不同的拉伸試驗標準對試樣原始橫截面積測 量和計算方法有所不同,ASTM 標準(ASTM E8— 2021《金 屬 材 料 拉 伸 試 驗 的 標 準 試 驗 方 法》和 ASTM A370—2021《鋼產品機械性能測試的方法 和定義》)對弧形試樣橫截面積測量的要求如表1所 示,國標(GB/T228.1—2021《金屬材料 拉伸試驗 第1部分:室溫試驗方法》)及ISO 標準(ISO6892- 1:2019《金屬材料-拉伸試驗-第1部分:室溫下 試驗方法》)對弧形試樣橫截面積測量的要求如表2 所示。為了驗證標準要求與實際操作的符合性,筆 者依據 ASTM A370—2021和 GB/T228.1—2021 對鋼管弧形試樣進行拉伸試驗,研究了試樣尺寸測 量方法對鋼管弧形試樣力學性能的影響。

1 試樣制備及試驗方法

1.1 試樣制備

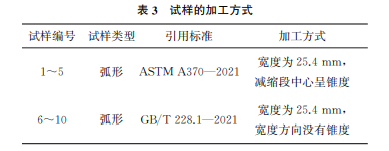

將性能均勻、穩定,規格為177.8mm×8.05mm (外徑×壁厚)的37Mn5鋼管加工成弧形試樣,為了 保證試驗結果的一致性,所有試樣的平行段寬度均按 照25.4mm進行加工,加工方式如表3所示。

1.2 試驗方法

采用Z330型電子拉伸試驗機,配備全自動引 伸計,引伸計標距為50mm。依據 ASTM A370— 2021 對 試 樣 1~5 進 行 拉 伸 試 驗,依 據 GB/T 228.1—2021對試樣6~10進行拉伸試驗。使用壁 厚千分尺測量試樣1~10的原始壁厚,使用外徑千 分尺測量試樣1~10的寬度。

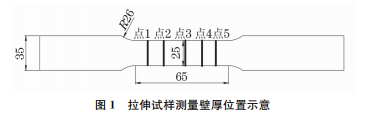

試樣1~10均在減縮段劃分成5個區域,在每 個區域內測量壁厚并進行記錄(見圖1),試樣1~ 5直接測量中心部位(點3),按最小值進行計算; 試樣6~10在平行段部位測量寬度,按平均值進 行計算。

2 試驗結果

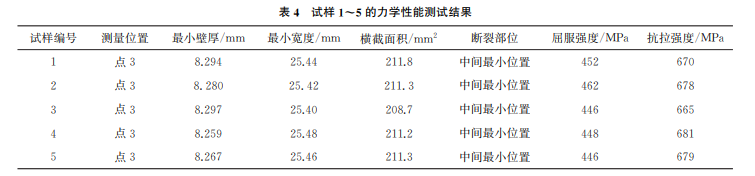

試樣1~5的力學性能測試結果如表4所示,試 樣6~10 的力學性能測試結果如表 5 所示。由 表4,5可以看出:按照 ASTM A370—2021進行拉 伸試驗,試樣寬度方向在減縮段中心呈錐度,中間寬 度最小,在寬度最小部位測量壁厚,測量結果差異較 小;按照 GB/T228.1—2021進行拉伸試驗,試樣壁 厚測 量 結 果 的 差 異 在 整 個 平 行 段 方 向 最 大 為 0.78mm,選擇3點平均與5點平均的計算方法,強 度差異約15MPa。

3 綜合分析

鋼管產品加工弧形試樣,在壁厚方向會出現螺 旋狀的起伏,導致在壁厚測量上存在爭議,寬度方向 的尺寸精度由數控加工設備進行控制,形狀公差不 超過0.03mm,尺寸公差控制在-0.1~0.1mm 范 圍內。從表4可以看出,寬度的測量結果差異較小, 但在整個平行段測量中,壁厚的測量結果差異較大, 因此測量誤差主要來源于壁厚測量。

根據表4,5所示的斷裂部位進行分析,當寬度 基本一致時,若排除試樣本身缺陷和加工缺陷的影 響,拉伸斷裂較大概率發生在試樣平行部分原始橫截面尺寸較小的部位附近。按照 ASTM A370— 2021標準加工試樣,加工時規定可以在減縮段加工 一個錐度,控制減縮段中間最小部位的寬度比兩側 寬度小0.04mm,測量時直接測量中間最小部位的 寬度,并在該部位測量壁厚,測量3次取最小值,從 斷裂部位看,基本都斷裂在測量部位,說明該試樣的 力學性能測試結 果 更 接 近 真 實 值。按 照 GB/T 228.1—2021標準要求,在試樣平行段測量足夠的 點數,并取平均值參與橫截面積計算,對于壁厚差異 較小的試樣,可選擇3點平均法進行計算,對于壁厚 差異較大的試樣,使用5點或5點以上平均法進行 計算,利于減少測量結果的誤差,使力學性能的測試 結果更接近真實值。

ASTM A370—2021標準規定,試樣人為加工 最小橫截面,寬度及壁厚的測量均在該處取最小值, 在壁厚差異較小的情況下,控制斷裂發生在此處,可 以保證試樣的力學性能測試結果更接近真實值。 GB/T228.1—2021標準對試樣橫截面積的計算提 出了要求,對于壁厚差異較大的試樣,可以利用重復 多次測量的方法來減少力學性能測試結果的誤差,但斷裂部位有較大概率出現偏在一邊的情況,會影 響試樣斷后伸長率的測量。

4 結論

(1)對于鋼管弧形試樣,在寬度不作為主要誤 差來源時,壁厚差異越大,尺寸測量誤差帶來力學性 能測試結果的誤差就越大。

(2)根據 ASTM A370—2021標準,試樣減縮 段呈錐度,在壁厚差異不大的條件下,有利于得到真 實、穩定的測量結果,并能保證斷裂部位和測量部位 基本一致。

(3)根據GB/T228.1—2021標準,在平行段測 量足夠的點數,采用平均值法計算橫截面積,對于壁 厚差異較小的試樣,可選擇3點平均法進行計算,對 于壁厚差異較大的試樣,可以采用5點或5點以上 平均法進行計算,使試樣的力學性能測試結果更接 近真實值。

(4)GB/T228.1—2021標準可以考慮在加工試樣 時,在平行段增加錐度,在壁厚差異較小的情況下,既能 得到滿意的結果,又能保證斷裂部位在平行段中間。
