分享:汽車發動機氣門彈簧斷裂原因

摘 要:某汽車在累計行駛600km后其發動機氣門彈簧發生斷裂。采用宏觀觀察、化學成分分 析、金相檢驗、硬度測試、斷口分析和CT檢測等方法對該氣門彈簧的斷裂原因進行了分析。結果表 明:氣門彈簧的斷裂性質為疲勞斷裂,噴丸過程導致彈簧內部產生凹坑缺陷,凹坑處的應力集中程度 較大,在受循環往復作用力的條件下,彈簧表面形成微裂紋,并不斷擴展,最終導致彈簧發生斷裂。

關鍵詞:汽車發動機;氣門彈簧;疲勞斷裂;凹坑;噴丸工藝

中圖分類號:TB31 文獻標志碼:B 文章編號:1001-4012(2023)03-0042-03


氣門彈簧作為控制氣門與氣門座緊密結合的關 鍵性發動機內部零部件,對于整車在行駛過程中的 安全至關重要。氣門彈簧利用自身彈簧的張力來抵 消氣門關閉時的阻力,使氣門和氣門座能達到一個 緊密貼合的狀態。氣門彈簧出現斷裂等問題時,彈 簧自身張力瞬間失效,導致氣門失去支撐并掉入燃 燒室,將造成嚴重安全事故[1]。

氣門彈簧斷裂的主要原因有材料選擇不當、工 藝設計問題、相關件問題等[2-5]。材料選擇不當包括 材料本身存在缺陷(內部空穴、位錯、夾雜等),工藝 設計問題主要包括材料在加工過程中產生的外部磨 損、應力殘留以及產生共振等問題,相關件問題主要 包括設置的鎖夾槽位置過高或過低、凸輪升程過長 或過短等[6-7]。

某汽車在累計行駛600km 后發動機出現異 常響動,對發動機拆解后發現第二缸的第一個進 氣門的氣門彈簧發 生 斷 裂,該 氣 門 彈 簧 材 料 為 VDSiCr鋼,硬度為560~620HV,工藝制備流程 為:卷簧→回火→磨 簧 → 探 傷 → 噴 丸 → 立 定 處 理→回火→清洗涂油→包裝。筆者采用宏觀觀 察、化學成分分析、金相檢驗、硬度測試、斷口分析 和計算機斷層掃描(CT)檢測等方法,研究了該氣 門彈簧的斷裂原因,并提出了改進建議,以避免該 類問題再次發生。

1 理化檢驗

1.1 宏觀觀察

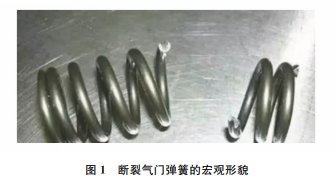

對斷裂氣門彈簧進行宏觀觀察,結果如圖1所 示,可見該氣門彈簧的直徑為3.1mm,斷裂發生于 彈簧小頭第3,4圈交界處,斷口與彈簧的軸線夾角呈45°,斷口為銀白色,呈現金屬光澤,未被氧化或 腐蝕,未出現頸縮等明顯塑性變形行為。


1.2 化學成分分析

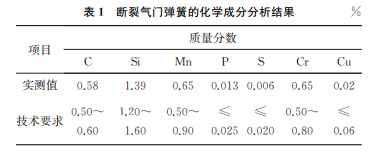

對斷裂氣門彈簧取樣進行化學成分分析,結果如 表1所示,可知?dú)忾T彈簧的化學成分符合技術要求。


1.3 金相檢驗

在該氣門彈簧斷口附近截取試樣,經鑲嵌、磨 制、拋光后,用光學顯微鏡進行觀察,結果如圖2所 示,依據GB/T10561—2005《鋼中非金屬夾雜物含 量的測定標準評級圖顯微檢驗法》對其所含的非金 屬夾雜物進行判定,結果為該氣門彈簧不含非金屬 夾雜物。

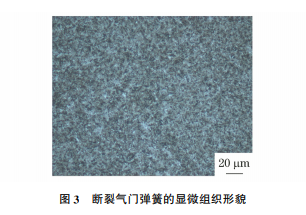

使用4%(體積分?jǐn)?shù))的硝酸乙醇溶液對上述試 樣進行腐蝕,并用光學顯微鏡進行觀察,結果如圖3 所示,可見清晰的回火屈氏體組織,組織較為均勻, 未發現明顯的偏析或石墨化現象,在彈簧邊緣位置 也未發現明顯的脫碳層,滿足標準要求。


1.4 硬度測試

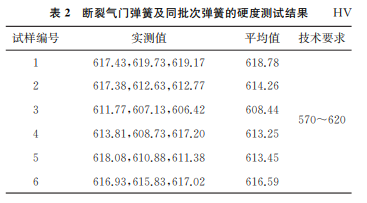

在斷裂氣門彈簧上取樣(試樣1),同時在同批 次彈簧上取樣(試樣2~6),進行維氏硬度測試,結果如表2所示,斷裂彈簧及同批次正常彈簧的硬度 范圍 為 600~620 HV,符 合 技 術 要 求 (570~ 620HV)。


1.5 斷口分析

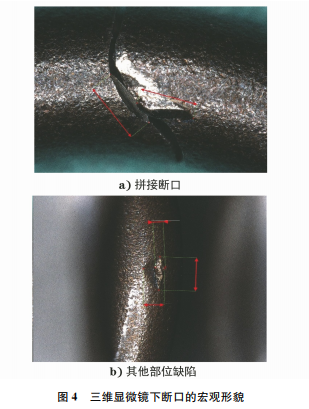

用三維顯微鏡觀察氣門彈簧斷口的宏觀形貌, 結果如圖4所示,可見其斷口處明顯存在凹坑缺陷, 且尺寸較大;另外在該彈簧的其他部位又發現了同 樣的凹坑,初步判斷該凹坑為斷裂源。

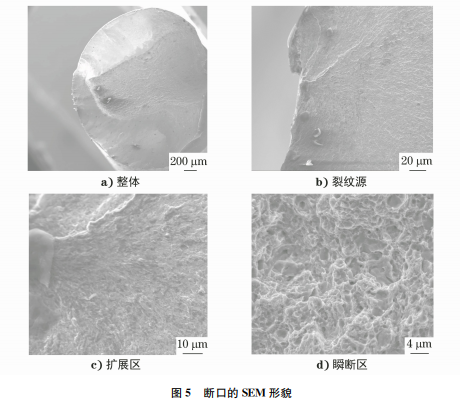

對斷口表面進行超聲處理,清除表面油污等臟 物,然后用掃描電子顯微鏡(SEM)對其進行觀察, 結果如圖5所示。由圖5可知:斷口表面有臺階狀 錯層結構,在邊緣溝壑位置存在一處明顯的損傷缺 陷,并且在損傷缺陷周圍有明顯的放射狀紋路,由邊 緣向中心區域和四周輻射,判斷該缺陷處為裂紋源; 放射棱線區域可見疲勞擴展區,擴展區較為平坦,但 疲勞輝紋并不明顯,且擴展區所占面積較小;斷口中 心部位以及其余周邊邊緣部位顏色發亮,可見韌窩 撕裂形貌,判斷其為瞬斷區。


1.6 CT檢測

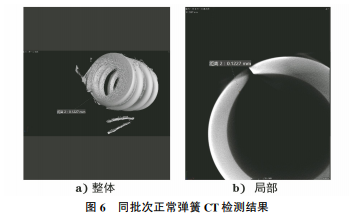

對同批次彈簧進行CT檢測,結果如圖6所示。 由圖6可知:同批次彈簧內部并未出現明顯的裂紋 或空穴,但彈簧內部水平截面有微小的缺口,其深度 約為0.1mm。在同批次多個彈簧中都發現有類似 的凹坑,凹坑大多處于彈簧內部,其形狀大多為圓 形,深度均大于0.1mm,推測凹坑的產生原因?yàn)閲?丸工藝中存在噴丸過度所致。


2 綜合分析

由上述理化檢驗結果可知,該斷裂氣門彈簧的 化學成分、顯微組織及硬度符合技術要求,可以排除因材料選擇不當而引起彈簧斷裂的原因。斷裂彈簧 的宏觀形貌中未發現明顯的塑性斷裂特征,在彈簧 外圈表面也未發現明顯的裂紋或擦傷痕跡。斷裂氣 門彈簧缺口裂紋源處存在明顯缺陷,彈簧表面缺陷 處產生存在應力集中,并產生微裂紋,氣門彈簧在使 用過程中不斷受拉應力和壓應力的作用,且彈簧表 面長期承受扭切應力,裂紋不斷擴展,最終導致氣門 彈簧發生斷裂。

由同批次彈簧的 CT檢測結果可知,彈簧內表 面有小凹坑,凹坑大多為圓形。判定凹坑的產生與 噴丸工藝有關,噴丸過程導致氣門彈簧內圈表面產 生凹坑缺陷,使得彈簧出現應力集中現象,最終造成 氣門彈簧斷裂。

3 結論與建議

該氣門彈簧斷裂的原因?yàn)?噴丸工藝使氣門彈 簧表面存在缺陷,缺陷處極易產生應力集中,在循環 應力的作用下,裂紋萌生并擴展,最終氣門彈簧發生 斷裂。

建議在彈簧出廠前增加質檢工藝,并重點檢測彈簧內圈等部位;要求原料供應商增加材料的表面 硬度,提高彈簧在噴丸過程中的抗擊打能力;優化噴 丸工藝,注意噴丸流量和時間的選擇,調整噴丸 角度。


參考文獻:

[1] 曾鶴齡,相華.發動機氣門彈簧斷裂問題分析[J].裝 備制造技術,2010(11):137-138.

[2] 樊堅興.汽車發動機氣門彈簧斷裂原因分析[J].失效 分析與預防,2015,10(1):21-25.

[3] 白云嶺.汽車發動機氣門彈簧斷裂分析[J].理化檢驗 (物理分冊),2013,49(7):476-478.

[4] 吳連偉,張德君,李文博,等.發動機氣門彈簧與鎖夾 座自動裝配的研究及應用初探[J].中國設備工程, 2022(2):141-144.

[5] 聶輪.氣門彈簧早期斷裂原因[J].理化檢驗(物理分 冊),2021,57(4):55-57.

[6] 陸慧,孫明正.船用柴油機拉缸故障失效分析[J].理 化檢驗(物理分冊),2022,58(2):45-48.

[7] 師利芳,劉正虎,周林.車用六角頭螺栓斷裂原因[J]. 理化檢驗(物理分冊),2022,58(5):26-29.
